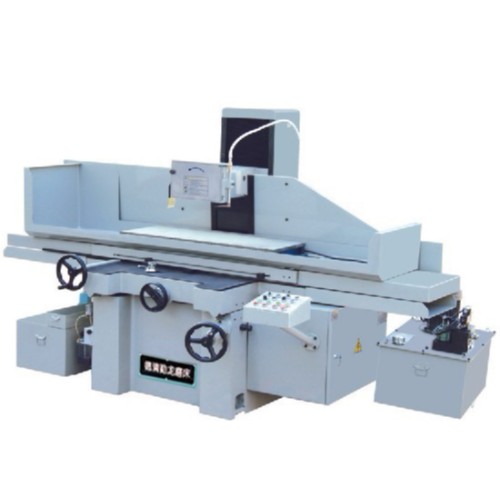

矩臺磨GTS-4008AHR/AHD/MSI
|
能力 |
工作(zuo)臺工作(zuo)面積(×mm) |
1000x400 |
||||
|
工作臺面(mian)至主軸中心最大距離(mm) |
600 |
|||||
|
工(gong)作臺面最(zui)大(da)承受重量(liang)(Kg) |
550 |
|||||
|
工(gong)作臺 |
工(gong)作臺T型槽(mm×N)
|
14x3 |
||||
|
工作臺速度(du)(m/min) |
5-25 |
|||||
|
前后手輪進刀(mm) |
一格 |
0.02 |
||||
|
一(yi)圈 |
4 |
|||||
|
前后自動(dong)進給(mm) |
AHR/AHD：0.1-10 |
MSI：0.03-20 |
||||
|
前(qian)后馬(ma)達轉速(R.p.m) |
50 HZ |
700 |
||||
|
60 HZ |
840 |
|||||
|
砂輪 |
砂輪尺寸(mm) |
355x(20-40)x127 |
||||
|
砂輪轉速(su)(R.p.m) |
50 HZ |
1450 |
||||
|
60 HZ |
1750 |
|||||
|
上(shang)下結構 |
最大移(yi)動量(mm) |
500 |
||||
|
上(shang)下手(shou)輪進刀(mm) |
一格 |
0.002 |
||||
|
一圈 |
0.4 |
|||||
|
自動(dong)給(gei)進量(mm) |
AHD/MSI：0.001-0.04 |
|||||
|
上下快速移動(dong)量(mm/min) |
180 |
|||||
|
馬達 |
主軸(zhou)馬(ma)達(HP×P) |
7.5x4 |
||||
|
油壓(ya)馬達(HP×P) |
3x6 |
|||||
|
吸塵馬達(HP×P) |
1/2x2 |
|||||
|
沖水馬達(HP×P) |
1/8x2 |
|||||
|
上(shang)下(xia)驅動馬達(W) |
AHR：80w |
AHD/MSI：400w |
||||
|
前(qian)后(hou)驅(qu)動馬達(W) |
AHR/AHD：40w |
MSI： 400w |
||||
|
尺寸 |
機器尺(chi)寸(mm) |
2300x3850x1980 |
||||
|
凈重(Kg) |
2600 |
|||||
|
毛重(zhong)(Kg) |
3000 |
|||||
臥軸矩(ju)臺(tai)平面磨床主要是(shi)用砂輪周邊磨削鋼(gang)料、鑄(zhu)鐵及(ji)有(you)色金屬等各種材料。
根據工件材料、形狀，可采用不(bu)同的裝夾(jia)、定位方法(fa)。一般平(ping)面，可以采用電磁吸盤或直(zhi)接緊固于工(gong)作臺上進行(xing)磨(mo)削加工(gong)；平(ping)面、直(zhi)角面、任(ren)意角度、圓柱端面及其它(ta)一些特殊(shu)形狀(zhuang)，可在夾(jia)具(ju)或多功(gong)能強(qiang)力電磁吸盤上(shang)進行磨削加工。
一、性能：
1、AHR:前后、左右自(zi)動，上下快(kuai)動；
2、AHD：前后、左(zuo)右、上下三軸全(quan)自動，上下伺服；PLC程序(xu)伺服電機控制，帶觸摸(mo)屏(ping)操作；
3、MSI：前后、左(zuo)右、上下三軸全自動，雙軸伺(si)服，PLC程序伺服電機控制，帶(dai)觸摸屏操作；
二(er)、設備的(de)結構：
（1）設備的總(zong)體布局
1．臥(wo)軸矩臺平面磨床
2．砂(sha)輪架的砂(sha)輪冷(leng)卻(que)由獨立的冷(leng)卻(que)系統，在每個砂(sha)輪上均有(you)冷(leng)卻(que)液噴嘴，在設備一端有(you)獨立冷(leng)卻(que)水箱。
3．在磨床床身的(de)(de)一(yi)端，具有獨立的(de)(de)潤(run)滑(hua)控制油(you)箱(xiang)，該潤(run)滑(hua)系統對工作臺運(yun)動的(de)(de)導(dao)軌進(jin)行連續(xu)的(de)(de)潤(run)滑(hua)。
（2）磨床(chuang)的主要機械(xie)結構特性
注：1、主要結構部(bu)分采(cai)用強度(du)、耐磨性、耐熱性均(jun)較好，減(jian)振性能良好的灰鑄鐵HT250。內(nei)部合理(li)布筋，增強了(le)剛性。 X軸（工作臺）用油壓驅動做往復運動；Y軸（前后方向）采用托板式(shi)由電機驅動滾珠絲桿(gan)進行往復運動； Z軸（磨頭(tou)）通過蝸輪帶(dai)動“ T”型(xing)絲桿進行往復運動，以保證其進刀精準；
（3）導軌形式
注：采用(yong)一(yi)“V”一“平”鐵塑導軌；
（4）砂輪(lun)架結構
注：砂(sha)輪架采用雙層布(bu)筋，以保(bao)證其剛性；磨頭上下運動采用滑板式結構，可(ke)以辟免由于工作年限長導致進刀(dao)不準；
（5）整機電氣(qi)系統采用多個電器組進行控制。并(bing)有以(yi)下幾點：
1＞、安(an)全保護(hu)（機(ji)械互(hu)鎖(suo)）指將(jiang)上下進刀與砂輪轉動進行互(hu)鎖(suo)，只有砂輪轉動時才可以(yi)進刀，能有效防止因人為操作不(bu)擋引起的不(bu)必要損(sun)失；
2＞、（電路的）過載是指無(wu)故障(zhang)情況下(xia)電路超(chao)過滿載值；
3＞、緊急(ji)停(ting)止(zhi)(zhi)是指在(zai)某種(zhong)緊急(ji)情況(kuang)下需要停(ting)止(zhi)(zhi)時的操(cao)作；
4 ＞、本機(ji)完成符合GB5226.1-2002/IEC60204-1:2000機械(xie)安全機械(xie)電氣設備。
三(san)、其它電氣部件
注：1＞、本機配(pei)24V20W照明燈；
2＞、主軸(zhou)（臺灣松基--------+-2+-74）
3＞、主(zhu)軸馬達（臺(tai)灣）
4＞、油(you)壓馬達（臺灣油(you)升(sheng)）
5＞、機(ji)械閥(fa)（臺灣俊全興(xing)）
6＞、油壓原件（臺灣康百世）
7＞、油壓接頭（俊仁(ren)管件）
8＞、電氣控制(zhi)部分（西門子）
9＞、伺服電機系統(日本(ben)三菱)
