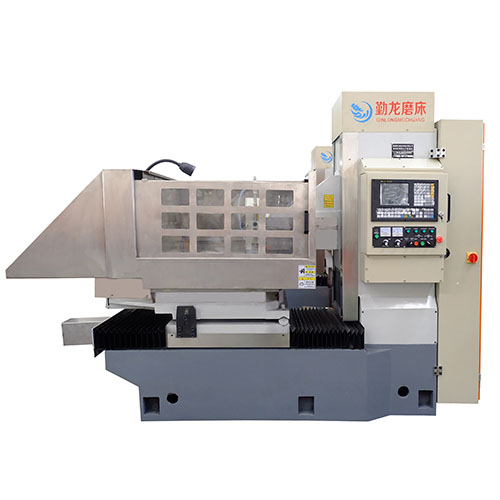

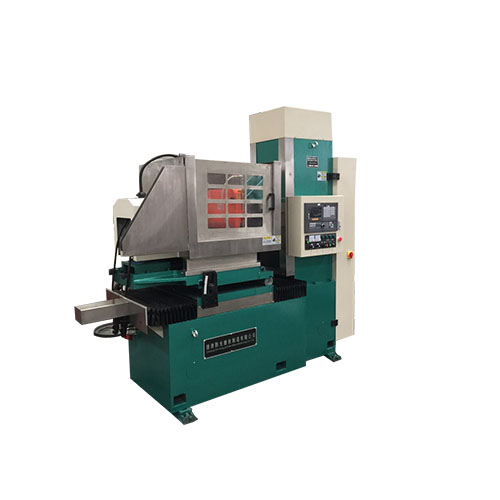

SKM73100臥軸式圓(yuan)臺(tai)平面磨床是(shi)我公(gong)司吸收國內外高精(jing)磨床結構(gou)與制(zhi)造技術開發出的新型臥軸圓(yuan)臺(tai)平面磨床。
工(gong)作圓臺(tai)直徑(jing)ф1050mm，采(cai)用工(gong)作臺(tai)在床(chuang)身上變頻旋轉，拖板沿水平往復移(yi)動，磨頭沿拖板垂(chui)直移(yi)動進給的布局型式。
磨(mo)頭主(zhu)軸軸承(cheng)采用精(jing)(jing)密滾(gun)動(dong)軸承(cheng)，剛性(xing)好、精(jing)(jing)度高。
床身、立柱(zhu)上布局直(zhi)線導軌副(fu)和(he)滾珠傳動(dong)(dong)單元(yuan)，采用(yong)準確定位伺服(fu)電機(ji)驅(qu)動(dong)(dong)。
整體(ti)結(jie)構(gou)穩重緊(jin)湊、精度高、性能可靠(kao)、制造(zao)工藝好(hao)，操(cao)作(zuo)方便(bian)。
18072822299
適用·范圍
● 采用(yong)砂(sha)輪周邊磨削，工件(jian)上下(xia)兩(liang)平面均可獲得高精(jing)度(du)(du)平行度(du)(du)、尺(chi)寸精(jing)度(du)(du)和工件(jian)表面粗糙度(du)(du)。
● 適合(he)圓(yuan)臺平面磨削，本機(ji)主(zhu)要磨削直徑(jing)φ1050范圍(wei)內的圓(yuan)形端面、平面加工(gong)件(jian)（根據需要可(ke)定制(zhi))。
● 適(shi)用磨(mo)削環形零(ling)件，適(shi)用于鋸(ju)片(pian)廠(chang)(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)(chang)、汽配廠(chang)(chang)(chang)(chang)、陶瓷密封(feng)件廠(chang)(chang)(chang)(chang)、摩擦(ca)片(pian)廠(chang)(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)(chang)、發動機(ji)廠(chang)(chang)(chang)(chang)、工(gong)具(ju)廠(chang)(chang)(chang)(chang)和(he)一般機(ji)械廠(chang)(chang)(chang)(chang)的產品車(che)間(jian)和(he)工(gong)具(ju)車(che)間(jian)，磨(mo)削加工(gong)精密零(ling)件。
產品·特點
磨頭結構
磨(mo)頭采用(yong)(yong)靜壓(ya)結構，克服了(le)軸(zhou)承啟動(dong)和(he)停止時出現的干(gan)摩擦造成的軸(zhou)與軸(zhou)承磨(mo)損(sun)現象(xiang)，提(ti)高(gao)了(le)主(zhu)軸(zhou)的使用(yong)(yong)壽命及精(jing)度保(bao)(bao)持性；當主(zhu)軸(zhou)啟動(dong)后，依靠(kao)淺(qian)腔階(jie)梯效應形成較(jiao)大(da)的動(dong)壓(ya)承載力，大(da)大(da)地提(ti)高(gao)了(le)主(zhu)軸(zhou)剛度；高(gao)壓(ya)油膜的均化作用(yong)(yong)和(he)良好和(he)抗振性保(bao)(bao)證了(le)主(zhu)軸(zhou)具有很高(gao)的旋轉(zhuan)精(jing)度和(he)運轉(zhuan)平穩性。（11）KW電機驅動(dong)，最高(gao)轉(zhuan)速1450rpm。設備采用(yong)(yong)高(gao)速（CBN）砂(sha)輪加工兩端面，提(ti)高(gao)端面光(guang)潔度。（砂(sha)輪可根據用(yong)(yong)戶需求定制）
機床重要零部件
均采用(yong)品牌(pai)廠家產(chan)品，質量可靠，易于維護(hu)。如導軌用(yong)德國力士(shi)樂品牌(pai)，臺灣(wan)絲桿，進(jin)口(kou)電器(qi)，海利普變頻器(qi)等(deng)等(deng)。
鑄件材料
鑄件(jian)采(cai)用375HT材料，材質(zhi)好，強度高，床身立柱均(jun)采(cai)用二次回(hui)火處理(li)，消除(chu)內應力(li)，延(yan)長(chang)機(ji)床壽命(ming)，以確保高精度，高剛性，延(yan)長(chang)機(ji)床壽命(ming)。
床身立柱
床身立柱(zhu)均用進(jin)口加(jia)(jia)工(gong)(gong)中心和(he)進(jin)口龍門加(jia)(jia)工(gong)(gong)中心加(jia)(jia)工(gong)(gong)，高精的加(jia)(jia)工(gong)(gong)設備(bei)和(he)加(jia)(jia)工(gong)(gong)工(gong)(gong)藝(yi)保證(zheng)了精度。
電氣采用獨立電柜
電氣采用獨(du)立電柜，獨(du)立操縱臺，自(zi)主(zhu)研發的數控(kong)系統控(kong)制，可實現自(zi)動(dong)控(kong)制，自(zi)動(dong)完成循環(huan)磨削，自(zi)動(dong)檢測對刀，自(zi)動(dong)分辨、自(zi)動(dong)補償，操作(zuo)簡單方(fang)便。
裝置結構
橫向進(jin)給及(ji)垂直(zhi)進(jin)給裝(zhuang)置，由伺服(fu)電(dian)機（≥10N.m）、減速機構、滾珠絲杠、直(zhi)線導(dao)軌。其(qi)中垂直(zhi)軸有(you)制動或自鎖裝(zhuang)置，并配有(you)光柵尺絕對坐標定位。
設置潤滑點
磨床各導(dao)軌處均設置潤滑點，由電動(dong)潤滑泵進行(xing)潤滑。為(wei)工作臺(tai)配備(bei)獨立(li)供(gong)油箱，進、回管路通過拖鏈合(he)理布(bu)局。
芯線圈設計
電磁(ci)(ci)吸盤(pan)采用銅(tong)芯(xin)線圈設(she)(she)計(ji)，表面花盤(pan)采用同心圓(yuan)并(bing)割(ge)花設(she)(she)計(ji)，客戶也(ye)可(ke)定制花盤(pan)。表面磁(ci)(ci)力均勻，并(bing)配備了自動充退(tui)磁(ci)(ci)裝置，具(ju)有磁(ci)(ci)力可(ke)調、失(shi)磁(ci)(ci)保護等功(gong)能。
不變形，精度高
加工產品(pin)不變形，精度高，工件厚度差距保持在 0.01mm以內，具體詳見產品(pin)參數(shu)表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉(zhuan)速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工(gong)作(zuo)臺最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板往復(fu)速度(du)X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行(xing)程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪(lun)主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸(zhou)定心錐面(mian)跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪(lun)尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給(gei)最小進給(gei)量(liang)（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平(ping)面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工(gong)作臺電機功(gong)率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂(sha)輪主軸電(dian)機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂(chui)直升(sheng)降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
