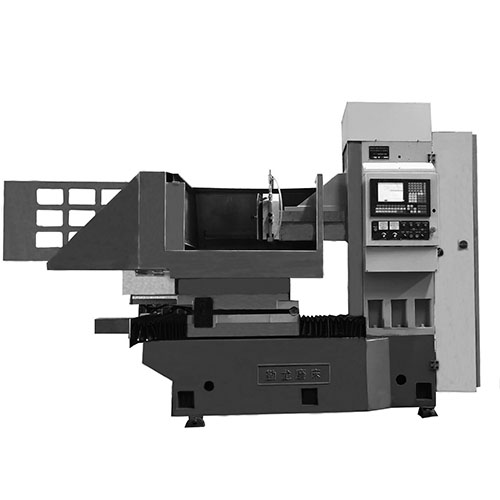

SKM73180臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф1850mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重(zhong)緊湊(cou)、精(jing)度高、性(xing)能可靠、制造工藝性(xing)好，操(cao)作(zuo)方便(bian)。
18072822299
適用(yong)·范圍
● 采用砂輪周邊磨(mo)削，工(gong)(gong)件上下兩平面均可獲得高(gao)精(jing)度平行度、尺寸精(jing)度和工(gong)(gong)件表面粗糙度。
● 適合圓臺平(ping)面磨(mo)削，本(ben)機主要(yao)磨(mo)削直徑φ1850范圍內的圓形端面、平(ping)面加工件(jian)（根(gen)據需要(yao)可定制)。
● 適用磨削環形零(ling)件(jian)，適用于(yu)鋸片廠、軸承廠、汽配(pei)廠、陶瓷密(mi)(mi)封件(jian)廠、摩擦(ca)片廠、活塞廠、發動機(ji)(ji)廠、工具(ju)(ju)廠和(he)一般機(ji)(ji)械廠的產品車間和(he)工具(ju)(ju)車間，磨削加(jia)工精密(mi)(mi)零(ling)件(jian)。
產品(pin)·特點
磨頭結構
磨頭采用靜壓結構，克服(fu)了軸(zhou)(zhou)(zhou)承啟動和停止(zhi)時出(chu)現(xian)(xian)的干摩擦造成的軸(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)承磨損現(xian)(xian)象，提高了主軸(zhou)(zhou)(zhou)的使用壽命及(ji)精(jing)度保持(chi)性；當主軸(zhou)(zhou)(zhou)啟動后，依靠淺腔階梯效應形成較大的動壓承載力，大大地提高了主軸(zhou)(zhou)(zhou)剛度；高壓油膜的均化作用和良好和抗振性保證了主軸(zhou)(zhou)(zhou)具有很高的旋轉精(jing)度和運轉平穩(wen)性。（15）KW電機驅動，最高轉速(su)1450rpm。設備采用高速(su)（CBN）砂輪(lun)加工兩端(duan)面，提高端(duan)面光潔度。（砂輪(lun)可根據用戶需求(qiu)定制）。
機床零部件
機(ji)床上重要零部件，均采用品牌廠家產品，質量(liang)可(ke)靠，易(yi)于維護。如(ru)導軌(gui)用德國力(li)士樂品牌，臺灣絲桿，進口電器，海(hai)利(li)普(pu)變頻器等(deng)等(deng)。
鑄件材料
鑄件采用375HT材料，材質好，強度高，床身立柱均采用二次回火處(chu)理，消除(chu)內(nei)應(ying)力，延長機(ji)床壽(shou)命，以確保高精度，高剛性，延長機(ji)床壽(shou)命。
床身立柱
床身立柱均(jun)用進口(kou)加(jia)工中(zhong)心和進口(kou)龍門加(jia)工中(zhong)心加(jia)工，高精(jing)的加(jia)工設備和加(jia)工工藝(yi)保證(zheng)了精(jing)度。
電氣采用獨立電柜
電(dian)氣采用獨立電(dian)柜，獨立操縱臺，自(zi)(zi)主(zhu)研發的數控(kong)系統控(kong)制(zhi)(zhi)，可實(shi)現自(zi)(zi)動(dong)控(kong)制(zhi)(zhi)，自(zi)(zi)動(dong)完成循(xun)環磨削，自(zi)(zi)動(dong)檢測對刀(dao)，自(zi)(zi)動(dong)分辨、自(zi)(zi)動(dong)補償，操作(zuo)簡單方(fang)便。
裝置結構
橫向進給及(ji)垂(chui)直進給裝置(zhi)，由伺服電機（≥10N.m）、減速機構(gou)、滾珠(zhu)絲(si)杠(gang)、直線導軌。其中垂(chui)直軸有制動或自鎖裝置(zhi)，并配(pei)有光柵(zha)尺絕對坐標定位(wei)。
設置潤滑點
磨(mo)床各(ge)導軌處均設置潤(run)滑(hua)點(dian)，由電動潤(run)滑(hua)泵進行潤(run)滑(hua)。為工(gong)作臺配備(bei)獨(du)立(li)供油箱，進、回管路通(tong)過拖鏈合(he)理布局。
芯線圈設計
電磁吸盤采用(yong)銅芯(xin)線圈設計，表面花(hua)盤采用(yong)同心圓并(bing)割(ge)花(hua)設計，客戶也可定制(zhi)花(hua)盤。表面磁力均勻(yun)，并(bing)配備了自動充退磁裝置(zhi)，具有磁力可調、失磁保(bao)護等功能(neng)。
不變形，精度高
加工產品不變形，精(jing)度高，工件厚(hou)度差距保持在 0.02mm以內，具體(ti)詳見產品參數表(biao)。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73180 | SKM73180 | SKM73180 | SKM73180 |
| 工作臺直徑（mm） | Φ1850 | Φ1850 | Φ1850 | Φ1850 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1850*100 | Φ1850*100 | Φ1850*100 | Φ1850*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~90 | 0~90 | 0~90 | 0~90 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 950 | 950 | 950 | 950 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 28000 | 28000 | 28000 | 28000 |
| Net Weight(kg) |
