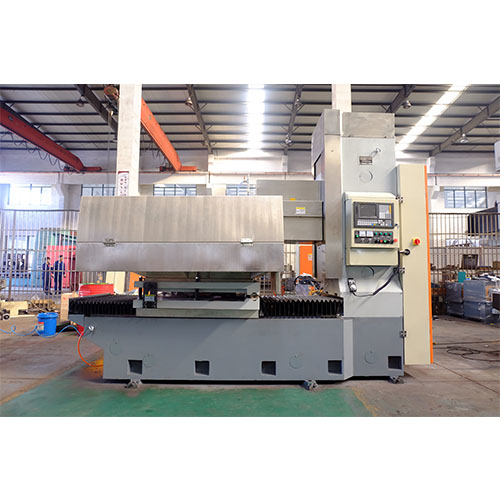

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊(cou)、精度高、性能可(ke)靠(kao)、制造工藝好，操作方(fang)便。
18072822299

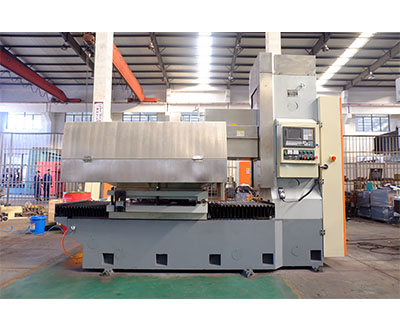

適(shi)用(yong)·范(fan)圍
● 采用砂輪周邊磨削，工件上(shang)下兩平面均可獲(huo)得高(gao)精(jing)度平行(xing)度、尺(chi)寸精(jing)度和工件表面粗糙度。
● 適合圓臺平面(mian)磨削，本機(ji)主(zhu)要磨削直(zhi)徑φ2050范(fan)圍內的圓形(xing)端面(mian)、平面(mian)加工(gong)件（根據(ju)需要可(ke)定(ding)制)。
● 適(shi)用磨削(xue)環形零(ling)件(jian)(jian)，適(shi)用于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶(tao)瓷(ci)密封(feng)件(jian)(jian)廠(chang)(chang)、摩(mo)擦片廠(chang)(chang)、活塞廠(chang)(chang)、發動機廠(chang)(chang)、工(gong)具廠(chang)(chang)和一般機械廠(chang)(chang)的產品(pin)車間和工(gong)具車間，磨削(xue)加工(gong)精密零(ling)件(jian)(jian)。
產品(pin)·特點
磨頭結構
磨頭采(cai)用靜壓結(jie)構，克(ke)服了(le)軸承啟動(dong)(dong)和停(ting)止(zhi)時出現(xian)(xian)的(de)干摩擦(ca)造成的(de)軸與軸承磨損現(xian)(xian)象，提高(gao)(gao)了(le)主軸的(de)使用壽(shou)命及精度(du)保持性；當主軸啟動(dong)(dong)后，依靠(kao)淺腔階梯效應形成較大(da)的(de)動(dong)(dong)壓承載力，大(da)大(da)地提高(gao)(gao)了(le)主軸剛度(du)；高(gao)(gao)壓油膜(mo)的(de)均(jun)化作用和良好和抗振性保證了(le)主軸具有(you)很高(gao)(gao)的(de)旋轉精度(du)和運(yun)轉平穩性。（11）KW電機驅動(dong)(dong)，最高(gao)(gao)轉速1450rpm。設(she)備(bei)采(cai)用高(gao)(gao)速（CBN）砂輪加(jia)工兩(liang)端(duan)面，提高(gao)(gao)端(duan)面光(guang)潔度(du)。（砂輪可根(gen)據(ju)用戶需(xu)求定制）
機床重要零部件
機床重要零部件，均采(cai)用品牌(pai)廠家產品，質量可靠，易于維護。如導軌用德國(guo)力士樂品牌(pai)，臺灣(wan)絲桿，進口電器，海(hai)利普變頻器等(deng)等(deng)。
鑄件材料
鑄件采用375HT材料(liao)，材質好，強度(du)高(gao)，床(chuang)身立(li)柱均采用二次回火(huo)處理，消除(chu)內應力，延長機床(chuang)壽命(ming)，以確保高(gao)精(jing)度(du)，高(gao)剛性，延長機床(chuang)壽命(ming)。
床身立柱
床身立柱均用進口(kou)加工中心(xin)和進口(kou)龍門加工中心(xin)加工，高精的加工設(she)備和加工工藝保(bao)證了(le)精度。
電氣采用獨立電柜
電(dian)氣采用獨(du)立電(dian)柜，獨(du)立操縱臺，自(zi)(zi)(zi)(zi)主(zhu)研發(fa)的數控系統控制(zhi)，可實現自(zi)(zi)(zi)(zi)動控制(zhi)，自(zi)(zi)(zi)(zi)動完成循環磨(mo)削(xue)，自(zi)(zi)(zi)(zi)動檢測對刀，自(zi)(zi)(zi)(zi)動分辨、自(zi)(zi)(zi)(zi)動補償，操作簡單方便(bian)。
裝置結構
橫向進(jin)給及垂(chui)直進(jin)給裝置，由(you)伺服電機（≥10N.m）、減速(su)機構、滾珠絲杠、直線導軌。其中垂(chui)直軸有制動或(huo)自(zi)鎖(suo)裝置，并配有光(guang)柵尺(chi)絕對坐標定(ding)位。
設置潤滑點
磨床各導(dao)軌處均設置潤(run)(run)滑(hua)點，由電(dian)動(dong)潤(run)(run)滑(hua)泵進(jin)(jin)行潤(run)(run)滑(hua)。為工作臺配備獨立供(gong)油(you)箱(xiang)，進(jin)(jin)、回管路通過拖鏈合理布局。
芯線圈設計

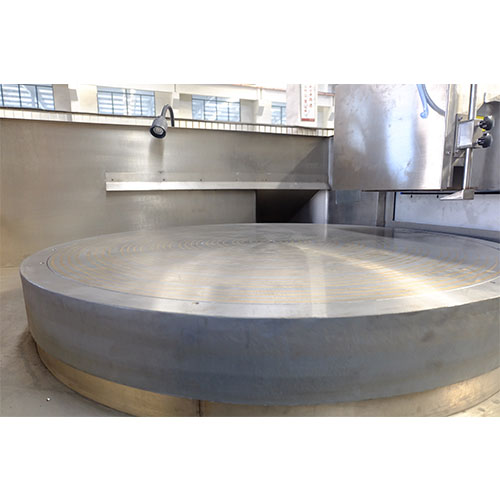

電磁(ci)吸盤采用(yong)銅芯線圈設(she)計，表面花盤采用(yong)同心(xin)圓并割(ge)花設(she)計，客(ke)戶也可(ke)定制花盤。表面磁(ci)力均勻，并配備了自動充(chong)退磁(ci)裝(zhuang)置，具有磁(ci)力可(ke)調、失(shi)磁(ci)保(bao)護等功能。
不變形，精度高
加工產品不(bu)變(bian)形，精度高，工件厚度差距保持在 0.01mm以內，具(ju)體詳見(jian)產品參(can)數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
